坦克链保护套可有效保护电缆

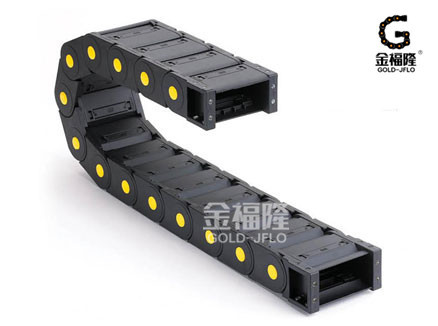

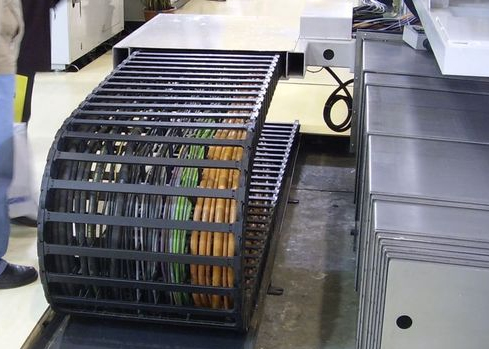

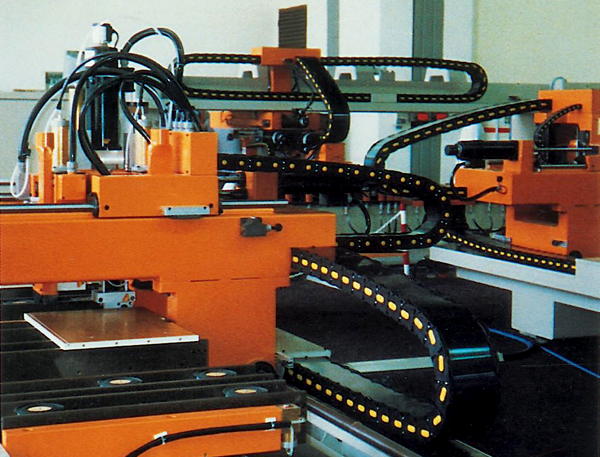

        坦克链目前常用于机床机械的电缆、油管、气管上，起牵引和保护作用。车间的移动的机电设备也常常使用坦克链来承托和牵引设备的活动电缆。

        机电设备的活动电缆跟随坦克链一起运动，以此来经常来回弯折甚至还会受到坦克链的影响而被挤压、牵拉，从而引起线路故障。为减少坦克链上活动电缆的故障率，目前，通常的做法是，将电缆套装在金属防护软管中，并固定在坦克链上，电缆随着坦克链牵引运动而运动。随着往返次数的增加，金属防护软管中的金属保护层就难免会由于疲劳破坏而折断，此时金属软管就不能起到应有的防护作用，相反，金属软管中的金属片由于已经折断裂开，反而会将电缆划伤，甚至切断电缆，造成电气跳闸等线路事故。

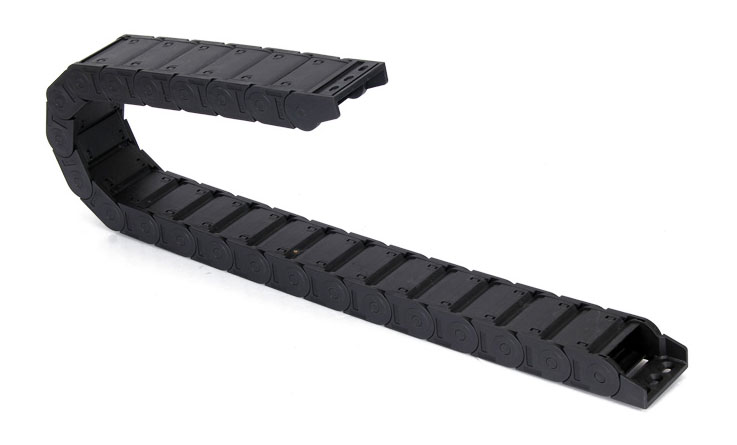

        坦克链包括链板、支撑板及固定板，所述装置包括:保护套，所述保护套穿过所述支撑板的通孔，环套于电缆外周，并与所述链板成平行状态;两套固定组件，所述两套固定组件固定保护套于所述坦克链两端的所述固定板上;其中，所述保护套的直径大于所述电缆的直径，使得所述电缆在所述保护套中具有活动空间，且所述保护套为柔性保护套，能够解决拖动电缆被坦克链轧断或拉断的问题，使电缆得到更好的保护。

        新型坦克链采用了一种柔性坦克链电缆保护装置，利用柔性材质具有韧度和伸缩性，并能够反复弯曲成弧度而不变形的特点。将活动电缆穿入该柔性软管里，然后安装在坦克链上，当坦克链前进时，软管里的电缆与链体运动方向一致，成“一”字形，当坦克链后退时，柔性软管里成“U”字形。即便链条变形，软管的弯曲的弧度及方向保持与链体运动方向一致，能够解决拖动电缆被坦克链轧断或拉断的问题，并且电缆套在软管里有一定伸缩空间，进一步消除断线因素，从而大大降低线路的事故率。

        新型坦克链电缆保护套，材料简易，安装方便，有效地解决了现有技术中金属坦克链电缆保护套容易损坏、造成线路故障的问题，保证了坦克链电缆的安全稳定运行，提高了工厂工作效率，并节约了成本。

        最后所应说明的是，以上具体实施方式仅用以说明本实用新型的技术方案而非限制，尽管参照实例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
